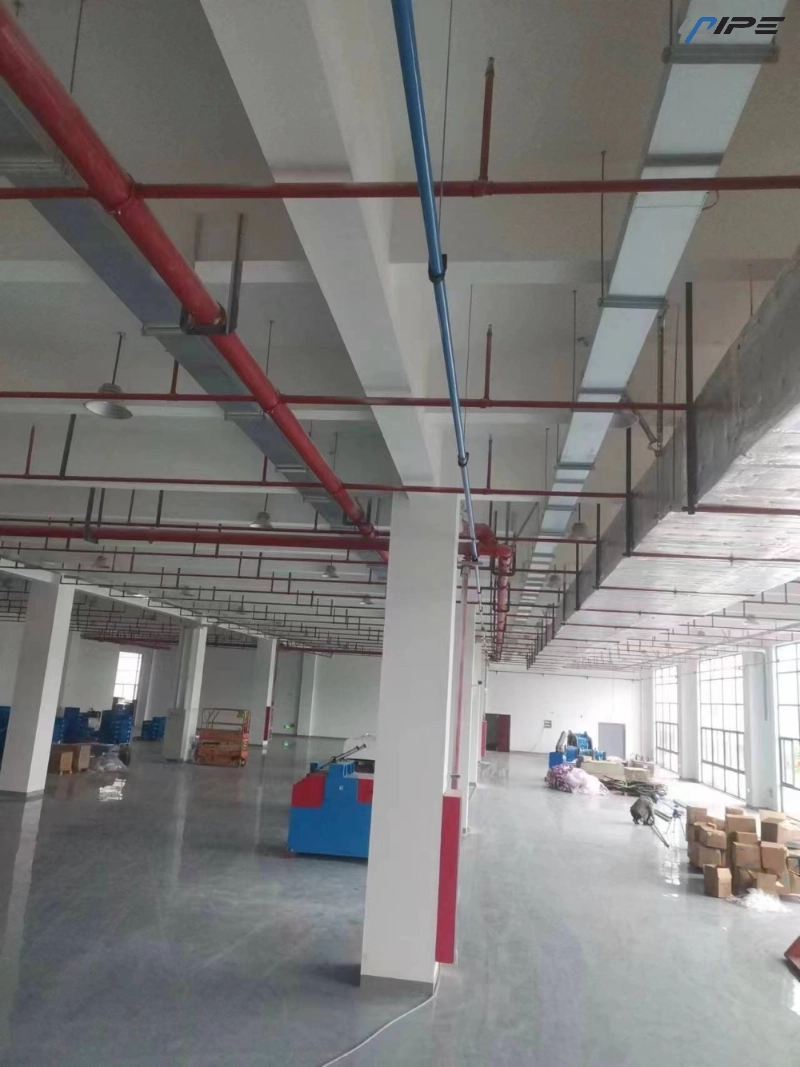

Como dimensionar o projeto de tubulação de ar comprimido para fluxo de ar industrial

A distribuição de ar comprimido é muitas vezes tratada como uma ligação simples entre um compressor e um equipamento pneumático, mas a rede de tubagens tem uma influência direta na eficiência com que o ar chega a cada ponto de utilização. Quando o diâmetro do tubo é muito pequeno, o percurso é desnecessariamente longo ou as conexões apresentam resistência excessiva, a pressão pode cair antes que o ar comprimido chegue ao equipamento que dele necessita. Um projeto de tubulação de ar comprimido bem planejado deve, portanto, considerar a demanda de fluxo de ar, a pressão operacional, o comprimento do tubo, a perda de pressão, as conexões, o layout, o controle de vazamento e a capacidade futura ao mesmo tempo.

Para instalações industriais, o objetivo não é simplesmente selecionar o maior tubo disponível. O objetivo mais prático é criar uma rede de distribuição que possa fornecer o fluxo de ar necessário com perda de pressão controlada e, ao mesmo tempo, fácil de instalar, manter, modificar e expandir. Isto se torna particularmente importante quando as áreas de produção contêm múltiplas máquinas pneumáticas operando simultaneamente ou quando equipamentos adicionais podem ser introduzidos posteriormente.

Comece com a demanda de fluxo de ar antes de selecionar o diâmetro do tubo

O primeiro passo no dimensionamento do tubo de ar comprimido é compreender os requisitos reais de fluxo de ar. Ferramentas pneumáticas, cilindros, válvulas, atuadores, equipamentos de embalagem, equipamentos de automação e máquinas de processo podem ter padrões de consumo muito diferentes. Alguns dispositivos operam continuamente, enquanto outros requerem alto fluxo de ar por curtos períodos. Olhar apenas para a capacidade do compressor pode, portanto, dar uma imagem incompleta do que a rede de distribuição deve suportar.

Uma abordagem útil é identificar o consumo de equipamentos individuais e depois avaliar como esses requisitos se sobrepõem. A linha de distribuição principal deve acomodar a procura esperada das áreas de produção ligadas, em vez de ser dimensionada apenas para uma máquina. Se vários utilizadores puderem operar ao mesmo tempo, a sua procura combinada torna-se uma referência importante para determinar a capacidade necessária da tubagem.

A procura futura também deve ser considerada nesta fase. Uma fábrica pode adicionar estações de produção, ampliar uma oficina ou aumentar o número de dispositivos pneumáticos após a instalação inicial. Projetar a rota principal apenas em torno do consumo atual pode criar restrições mais tarde. Permitir uma capacidade razoável de expansão pode tornar o projeto geral da tubulação de ar comprimido industrial mais prático ao longo de sua vida útil.

Avalie a perda de pressão em toda a rede

A perda de pressão é uma das considerações centrais ao dimensionar a tubulação de ar comprimido. À medida que o ar viaja através de um tubo, o atrito entre o ar em movimento e a superfície interna cria resistência. Quanto mais longo o percurso e maior o fluxo de ar, mais importante se torna essa resistência. Um tubo subdimensionado pode, portanto, causar uma diferença de pressão perceptível entre o lado do compressor e o ponto de utilização.

No entanto, a perda de pressão não ocorre apenas em seções retas de tubos. Cotovelos, tês, válvulas, redutores, conectores e outros componentes também afetam o fluxo de ar. Uma rede com um comprimento de tubo relativamente curto ainda pode enfrentar resistência desnecessária se os acessórios forem mal selecionados ou se o layout contiver muitas mudanças bruscas de direção.

É por isso que um projeto completo de tubulação de ar comprimido deve avaliar todo o caminho do fluxo de ar, em vez de calcular apenas o comprimento do tubo reto. O objetivo é manter pressão suficiente onde o equipamento opera, em vez de simplesmente atingir um determinado diâmetro de tubo no papel.

Como o diâmetro do tubo afeta o desempenho do fluxo de ar

O diâmetro do tubo determina a passagem interna disponível para ar comprimido. Quando o diâmetro é reduzido enquanto a demanda de fluxo de ar permanece alta, a velocidade do ar aumenta e as perdas por atrito podem se tornar mais significativas. Isto pode tornar a regulação da pressão mais difícil, especialmente quando várias máquinas extraem ar do mesmo ramal.

Aumentar o diâmetro do tubo proporciona mais área de fluxo interno e pode reduzir a resistência, mas o superdimensionamento também deve ser abordado com cuidado. Um tubo maior requer mais material e pode aumentar os custos de instalação sem proporcionar benefícios significativos se a necessidade real de fluxo de ar for relativamente baixa. O diâmetro apropriado deve, portanto, basear-se na demanda, na distância, nos requisitos de pressão e no arranjo geral de distribuição.

Por esta razão, o dimensionamento da tubulação de ar comprimido deve ser tratado como um equilíbrio de engenharia, em vez de uma simples regra baseada apenas no tamanho da tubulação. Um design adequado proporciona capacidade suficiente sem transformar a rede de distribuição numa instalação desnecessariamente dispendiosa.

Conta para longas tiragens e layout de distribuição

O comprimento do tubo tem uma grande influência na perda de pressão. À medida que a distância entre o ponto de alimentação e o equipamento aumenta, o ar comprimido encontra resistência em uma superfície interna maior. Longos pavilhões de produção, oficinas multizonas e grandes instalações de produção exigem, portanto, um planejamento mais cuidadoso do que instalações compactas.

A disposição física da tubulação também deve ser considerada. Uma rota direta pode reduzir resistências desnecessárias, mas a rota mais curta nem sempre é a mais útil se dificultar futuras conexões. Uma linha principal adequadamente planejada pode atender diversas áreas de produção, ao mesmo tempo em que mantém o comprimento dos ramais gerenciáveis ​​e deixa pontos de conexão práticos para equipamentos adicionais.

Para instalações maiores, um arranjo de distribuição em loop também pode ser considerado quando apropriado. Alimentar o ar de mais de uma direção pode ajudar a distribuir o fluxo de ar em diferentes áreas e reduzir a dependência de um ramo longo. O arranjo mais adequado depende do layout da instalação, da distribuição da demanda, da pressão disponível e dos planos de expansão.

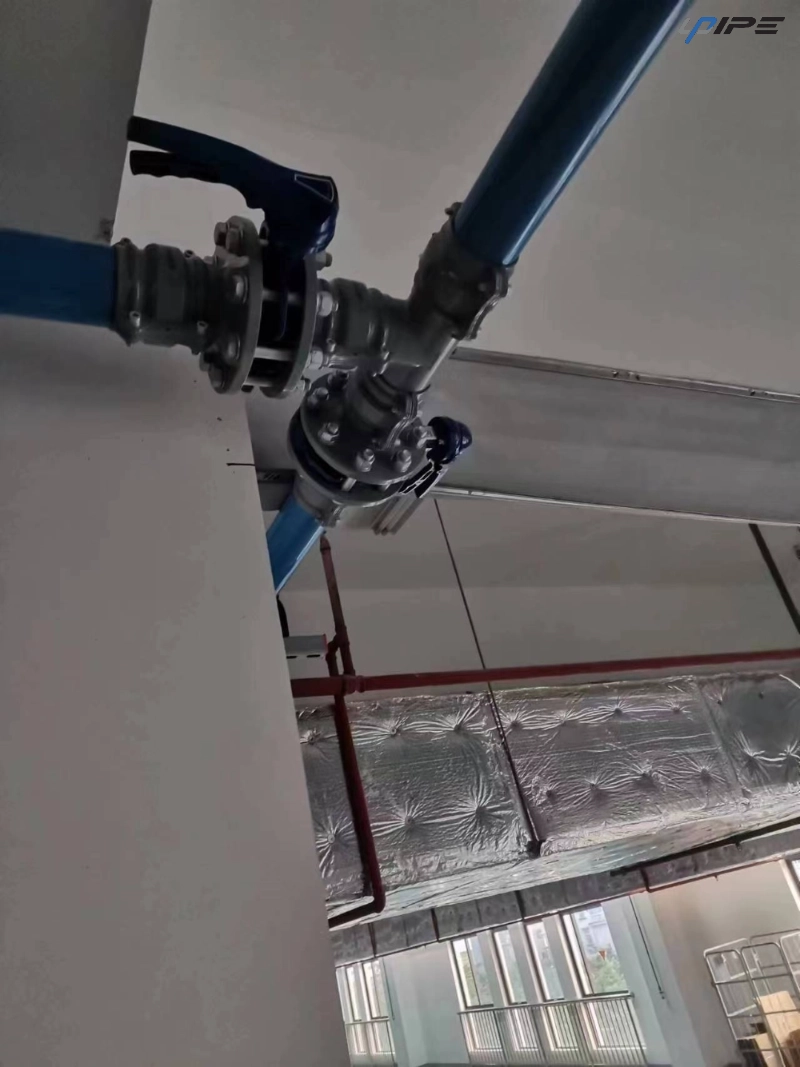

Não ignore os acessórios no processo de dimensionamento

Os acessórios podem ter uma influência maior no fluxo de ar do que o seu tamanho físico sugere. Cada cotovelo muda de direção, cada T divide o fluxo e cada válvula ou conector introduz outra transição interna. Se uma rota de tubulação contiver numerosas conexões, sua resistência combinada deverá ser considerada ao avaliar a perda de pressão esperada.

A UPIPE dá atenção especial ao design interno das conexões para tubos de alumínio. Seus cotovelos, tees e quedas rápidas usam estruturas de direcionamento de fluxo destinadas a suportar um fluxo de ar mais suave e reduzir a perda desnecessária de pressão. Isto é importante porque uma rede de tubulação é tão eficiente quanto o caminho completo através do qual o ar comprimido viaja.

A qualidade da conexão é outra consideração importante. Juntas mal vedadas podem liberar ar comprimido gradualmente, mesmo quando o diâmetro do tubo foi selecionado corretamente. A UPIPE utiliza conectores moldados integrados e estruturas de vedação projetadas para melhorar a confiabilidade da conexão e reduzir vazamentos associados à vibração ou instalação inadequada.

Mantenha as superfícies internas limpas e adequadas para distribuição de ar

A condição interna de um tubo de ar comprimido é importante porque o ar deve viajar pela rede com o mínimo possível de resistência e contaminação desnecessárias. Superfícies internas ásperas, sujas ou mal protegidas podem criar preocupações adicionais durante a instalação e operação.

Os tubos de alumínio UPIPE são fabricados em alumínio puro e projetados com superfícies internas limpas. As extremidades dos tubos são cortadas com precisão, enquanto as medidas de embalagem ajudam a proteger a passagem interna durante o transporte e armazenamento. Esses detalhes podem parecer insignificantes em comparação com o diâmetro do tubo, mas contribuem para a qualidade geral da rota completa de distribuição de ar comprimido.

Para aplicações onde o ar comprimido limpo é importante, as práticas de instalação devem manter esta limpeza desde a entrega até a conexão final. As extremidades dos tubos devem permanecer protegidas até a instalação e os componentes devem ser manuseados de forma a evitar a introdução de poeira, detritos ou outros contaminantes no caminho do fluxo de ar.

Por que o alumínio é relevante para o projeto de tubulação de ar comprimido

A seleção do material deve ser avaliada juntamente com o dimensionamento do tubo porque o material afeta a instalação, o manuseio, a durabilidade e a manutenção a longo prazo. O alumínio é amplamente utilizado para distribuição de ar comprimido porque combina peso relativamente baixo com boa resistência à corrosão e características práticas de instalação.

Para projetos de tubulação industrial, um tubo leve pode facilitar o manuseio e o posicionamento durante a instalação, especialmente quando estão envolvidas longas rotas de distribuição ou tubulações suspensas. O alumínio também fornece uma superfície interna lisa que é adequada para o transporte de ar comprimido.

A tubulação de ar comprimido de alumínio da UPIPE utiliza construção em alumínio puro e paredes de tubo espessadas para fornecer uma combinação de resistência estrutural e manuseio prático. A linha de produtos também inclui conectores, cotovelos, tês, válvulas, braçadeiras, flanges, tampas, mangueiras flexíveis e outros componentes necessários para construir uma rota de distribuição completa.

Reduza o vazamento ao longo da rota de distribuição

O diâmetro do tubo é importante, mas o vazamento pode prejudicar o desempenho de uma rede bem dimensionada. Um pequeno vazamento pode parecer insignificante em uma conexão, mas vários pontos de vazamento em uma instalação grande podem criar uma demanda contínua de ar comprimido. Isto pode aumentar a carga de trabalho colocada no equipamento de fornecimento de ar e reduzir a quantidade de ar utilizável disponível nos pontos de produção.

A prevenção de vazamentos começa com o projeto da conexão e continua através da qualidade da instalação. As extremidades dos tubos devem ser preparadas corretamente, os conectores devem ser instalados de acordo com o método pretendido e os elementos de vedação devem permanecer devidamente posicionados. A vibração também deve ser considerada, especialmente em torno de máquinas onde movimentos repetidos podem afetar gradualmente as conexões.

A UPIPE incorpora estruturas de vedação e componentes antivibração em sua abordagem de tubulação. Suas braçadeiras para tubos são projetadas para melhorar a estabilidade, enquanto os recursos de vedação do conector se destinam a reduzir o risco de vazamento causado por vibração ou problemas de instalação.

Planeje cuidadosamente as quedas rápidas e o gerenciamento de condensado

A ligação final entre a linha de distribuição principal e o equipamento merece atenção especial. Uma ramificação mal posicionada pode permitir que a umidade condensada se mova em direção a equipamentos sensíveis a jusante. Isto é particularmente relevante quando o ar comprimido esfria após sair do compressor e a umidade se acumula dentro da rota de distribuição.

Os arranjos de queda rápida devem, portanto, ser posicionados e projetados para apoiar o gerenciamento eficaz do condensado. Os componentes de queda rápida UPIPE incorporam uma estrutura de pescoço de ganso destinada a ajudar a evitar que a água condensada entre diretamente na conexão de ar a jusante. Sua construção reforçada e múltiplas superfícies de vedação também suportam um desempenho de conexão estável.

O princípio é simples: o ar comprimido deve chegar ao ponto de utilização através de um arranjo de conexão que considere não apenas o fluxo de ar, mas também o comportamento físico da umidade dentro da rede de tubulação.

Permitir espaço para expansão futura da produção

Uma rede de ar comprimido não deve ser concebida isoladamente do plano de produção. Os requisitos de fabricação podem mudar com o tempo e equipamentos adicionais podem ser conectados a uma linha de distribuição existente. Se a tubulação original tiver sido dimensionada muito próximo da demanda inicial, a expansão poderá levar à instabilidade da pressão ou exigir modificações substanciais.

Uma abordagem melhor é considerar prováveis ​​pontos de ligação futuros ao planear a linha principal. Isto não significa selecionar automaticamente o maior tubo possível. Em vez disso, o projeto deve identificar áreas onde a produção pode se expandir e fornecer capacidade razoável e flexibilidade de conexão.

Isto é particularmente útil para fábricas onde os layouts dos equipamentos mudam frequentemente. Um arranjo modular de tubulação de alumínio pode facilitar a adição de ramificações, a realocação de conexões ou a extensão da rede sem reconstruir toda a rota de distribuição.

Use um fluxo de trabalho de dimensionamento prático

Um fluxo de trabalho estruturado pode tornar o projeto da tubulação de ar comprimido mais consistente e fácil de revisar. Comece listando os equipamentos conectados e estimando o fluxo de ar necessário. A seguir, identifique a pressão operacional e determine a perda de pressão aceitável entre o ponto de alimentação e os pontos de utilização mais exigentes.

Depois disso, mapeie a rota real do tubo e calcule o comprimento total, incluindo a linha principal e ramais importantes. As conexões devem então ser consideradas porque cotovelos, tês, válvulas e conectores contribuem com resistência adicional. Finalmente, avalie a demanda futura e confirme se o arranjo de tubos selecionado oferece flexibilidade suficiente para as mudanças esperadas.

Este processo ajuda a evitar o erro comum de selecionar primeiro um diâmetro de tubo e tentar justificá-lo depois. Num projeto bem desenvolvido, o diâmetro é o resultado de diversas considerações de engenharia interligadas.

A qualidade da instalação ainda é importante após o dimensionamento

Mesmo uma rede de tubulação calculada com precisão pode ter um desempenho ruim se a qualidade da instalação for inconsistente. As seções do tubo devem ser cortadas de forma limpa, as conexões devem estar devidamente alinhadas e as braçadeiras devem fornecer suporte adequado. Tensão desnecessária nas juntas pode afetar o desempenho da vedação, enquanto tubulações mal suportadas podem sofrer vibração ou movimento durante a operação.

O design do produto UPIPE aborda diversas dessas considerações de instalação por meio de extremidades de tubos preparadas com precisão, componentes reforçados, braçadeiras antivibração e estruturas de conexão projetadas para montagem modular. Para tamanhos de tubos maiores, os anéis elevados também podem ajudar a simplificar a preparação da conexão e o trabalho de instalação.

A inspeção final deve abranger mais do que a qualidade visível da instalação. O comportamento da pressão, a integridade da conexão, os pontos de vazamento, o desempenho da ramificação e a acessibilidade para manutenção futura devem ser considerados antes que a rede seja colocada em operação regular.

Construa a rede de distribuição em torno do fluxo de ar de longo prazo

O projeto eficaz da tubulação de ar comprimido consiste, em última análise, no controle da relação completa entre a demanda de fluxo de ar, o diâmetro do tubo, a perda de pressão, as conexões, o roteamento, a vedação e a capacidade futura. Um tubo corretamente dimensionado para uma seção ainda pode ter um desempenho ruim se outra parte da rede criar restrição excessiva ou vazamento.

Para instalações industriais, a tubulação de ar comprimido de alumínio pode fornecer uma combinação prática de construção leve, superfícies internas limpas, resistência à corrosão, conexões modulares e flexibilidade de instalação. O UPIPE combina essas características com conexões orientadas ao fluxo, estruturas de vedação, componentes reforçados e acessórios projetados para aplicações completas de distribuição de ar comprimido.

A abordagem mais eficaz é, portanto, não focar no diâmetro do tubo como um número isolado. Em vez disso, avalie todo o percurso do fluxo de ar desde o ponto de abastecimento até ao equipamento, compreenda como a rede irá funcionar sob picos de procura, controle resistências e fugas desnecessárias e deixe flexibilidade suficiente para requisitos de produção futuros. Isto cria uma rede de distribuição de ar comprimido mais estável e sustentável, ao mesmo tempo que apoia um fluxo de ar industrial eficiente a longo prazo.

Perguntas frequentes

Como determino o diâmetro correto do tubo de ar comprimido?

Comece com o fluxo de ar necessário, a pressão operacional, o comprimento total do tubo, a perda de pressão aceitável, as conexões e a demanda futura esperada. O diâmetro do tubo deve ser selecionado após esses fatores terem sido avaliados em conjunto.

Por que a queda de pressão é importante na tubulação de ar comprimido?

Queda de pressão significa que a pressão disponível no ponto de uso é inferior à pressão no ponto de abastecimento. Perdas excessivas podem afetar o desempenho do equipamento pneumático e aumentar a demanda imposta ao suprimento de ar.

As conexões afetam o dimensionamento do tubo de ar comprimido?

Sim. Cotovelos, tês, válvulas, conectores e outros componentes apresentam resistência adicional ao fluxo. Sua quantidade, geometria e passagem interna devem ser consideradas como parte do percurso completo da tubulação.

O alumínio é adequado para tubulações industriais de ar comprimido?

O alumínio é comumente usado para distribuição de ar comprimido industrial porque oferece construção leve, resistência à corrosão, superfícies internas limpas e instalação modular conveniente. A UPIPE fornece tubos de alumínio juntamente com as conexões e acessórios necessários para a distribuição de ar comprimido.

A tubulação de ar comprimido deve permitir expansão futura?

Sim. A futura demanda de fluxo de ar deve ser considerada durante o projeto inicial, para que equipamentos adicionais ou áreas de produção possam ser conectados sem criar restrições desnecessárias ou exigir grandes modificações.

Qual é a consideração mais importante no projeto de tubulação de ar comprimido?

Nenhum fator isolado determina todo o projeto. A demanda de fluxo de ar, o diâmetro do tubo, a perda de pressão, o comprimento da rota, as conexões, o controle de vazamentos, a seleção de materiais, a qualidade da instalação e a expansão futura devem ser avaliados em conjunto para criar uma rede de tubulação de ar comprimido industrial equilibrada.
