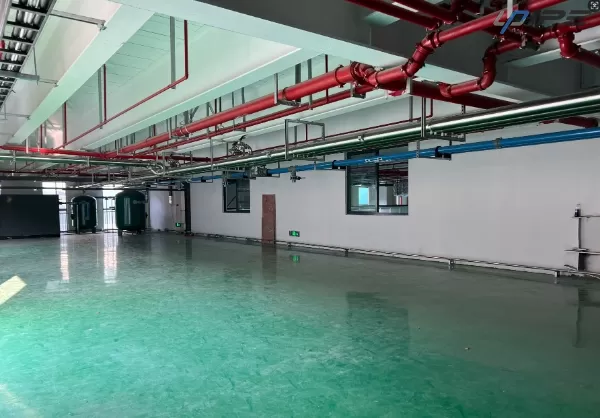

O layout da tubulação de ar comprimido de liga de alumínio desempenha um papel fundamental para garantir a eficiência, a confiabilidade e a segurança de um sistema de ar comprimido industrial. Uma rede de tubulação bem projetada não apenas minimiza as perdas de energia, como também reduz os custos de manutenção, melhora a qualidade do ar e prolonga a vida útil do equipamento. A tubulação de liga de alumínio, com sua combinação de estrutura leve, resistência à corrosão e recursos de montagem modular, tornou-se a escolha preferida para instalações de fabricação, oficinas e plantas industriais modernas. Nesta publicação do blog, a UPIPE , exportadora de sistemas de tubulação industrial de alto desempenho, compartilhará os princípios fundamentais do layout da tubulação de ar comprimido de liga de alumínio para venda, bem como configurações comuns de layout, etc.
Antes de explorar estratégias de layout, é importante entender por que a liga de alumínio se tornou um material dominante em sistemas de ar comprimido.
* Resistência à corrosão: diferentemente dos tubos de aço tradicionais, a liga de alumínio não é propensa à ferrugem, o que garante um fornecimento de ar mais limpo e evita a contaminação de ferramentas pneumáticas.
* Leve, mas durável: o peso reduzido torna a instalação mais rápida e menos trabalhosa, ao mesmo tempo que mantém a resistência mecânica para lidar com altas pressões.
* Superfície interna lisa: menores perdas por atrito e quedas de pressão reduzidas em comparação aos sistemas de aço galvanizado ou PVC.
* Sistemas de conexão modular: conexões de conexão rápida simplificam a reconfiguração, expansão e reparos.
Essas propriedades tornam a liga de alumínio ideal para layouts complexos onde eficiência e adaptabilidade são fundamentais.
A eficiência de um sistema de ar comprimido depende muito do layout da tubulação. Uma rede mal projetada pode causar quedas de pressão excessivas, distribuição desigual do ar e aumento do consumo de energia.
A perda de pressão ocorre devido ao atrito entre o ar comprimido e as paredes internas do tubo. Para minimizar isso:
* Utilize o maior diâmetro possível da tubulação principal.
* Mantenha os trechos de tubulação o mais curtos e diretos possível.
* Evite curvas, encaixes e restrições desnecessárias.
Um layout bem planejado garante pressão igual em todas as saídas:
* Considere layouts em loop para instalações grandes.
* Distribua o ar uniformemente para evitar sobrecarregar uma seção do sistema.
* Forneça vários pontos de alimentação para zonas de alta demanda.
O ar comprimido contém umidade que pode condensar dentro dos tubos:
* Instale a linha principal com uma leve inclinação (cerca de 1–2%) em direção aos pontos de drenagem.
* Coloque os pés de gotejamento em locais estratégicos.
* Certifique-se de que os pontos de retirada estejam posicionados na parte superior do tubo para evitar o transporte de água.
Instalações diferentes exigem estratégias de layout distintas. As principais configurações para tubulações de ar comprimido de liga de alumínio incluem:
O layout do circuito conecta o gasoduto principal em um circuito fechado ao redor da instalação.
* Vantagens: Distribuição uniforme do ar, menores perdas de carga, redundância em caso de bloqueio.
* Aplicações: Grandes oficinas, fábricas automotivas e instalações com demanda de ar uniformemente distribuída.
Uma única linha principal atravessa a instalação, com linhas secundárias que se estendem até as estações de trabalho.
* Vantagens: Instalação simples, menor custo de material.
* Limitações: Variações de pressão entre saídas próximas e distantes.
Uma combinação de laços e ramificações que formam uma rede.
* Vantagens: Distribuição equilibrada com flexibilidade para expansão.
* Aplicações: Plantas de fabricação complexas com diversas zonas de produção.
Ao planejar o layout, vários fatores devem ser avaliados para garantir o desempenho ideal:
* O diâmetro correto do tubo é essencial para reduzir perdas por atrito.
* Tubulações superdimensionadas aumentam os custos desnecessariamente, enquanto tubulações subdimensionadas causam grandes quedas de pressão.
* Use a vazão, os requisitos de pressão e a perda de pressão permitida para determinar o tamanho correto.
* Evite colocar canos perto de fontes de calor para evitar expansão e danos.
* Mantenha a tubulação longe do chão, onde pode ser danificada por empilhadeiras ou detritos.
* Utilize instalações montadas na parede ou no teto para segurança e acessibilidade.
* Utilize conexões rápidas recomendadas pelo fabricante para manter a integridade do sistema.
* Minimize o uso de cotovelos, tês e redutores para limitar a turbulência.
* Tubulação de liga de alumínio permite modificações futuras sem soldagem ou rosqueamento.
* Projete o layout tendo em mente possíveis pontos de expansão.
Os sistemas de tubulação de liga de alumínio são geralmente mais fáceis de instalar do que os tubos de metal tradicionais, mas a atenção aos detalhes continua sendo crucial.
Crie um diagrama em escala mostrando a rota exata, as posições de saída e as estruturas de suporte.
Use suportes de tubos em intervalos regulares (normalmente a cada 1–2 metros) para evitar flacidez e tensão nas juntas.
Mesmo pequenos vazamentos podem levar a perdas significativas de energia ao longo do tempo. Use materiais de vedação compatíveis e verifique todas as juntas após a montagem.
Siga os padrões industriais relevantes (como ISO 8573 para qualidade do ar) e os códigos de construção locais.
Mesmo com liga de alumínio resistente à corrosão, a inspeção regular é essencial:
* Detecção de vazamentos: use detectores ultrassônicos de vazamentos para identificar e reparar vazamentos imediatamente.
* Gerenciamento de drenagem: esvazie regularmente os pontos de drenagem para evitar acúmulo de água.
* Manutenção do filtro: certifique-se de que os filtros em pontos-chave estejam limpos para manter a qualidade do ar.
Ao incorporar um cronograma de manutenção preventiva, a vida útil e a eficiência do sistema são significativamente estendidas.
Um layout otimizado de tubulação de ar comprimido de liga de alumínio pode levar a economias substanciais de energia:
* Menor carga do compressor: quedas de pressão reduzidas significam que os compressores trabalham menos para manter a pressão necessária.
* Maior vida útil do equipamento: a pressão estável reduz o desgaste em ferramentas e máquinas pneumáticas.
* Impacto na sustentabilidade: menos energia desperdiçada se traduz em menor pegada de carbono.
O layout da tubulação de ar comprimido em liga de alumínio é um fator decisivo no desempenho geral de um sistema de ar comprimido industrial. Por meio de um projeto cuidadoso, dimensionamento correto da tubulação, distribuição equilibrada e instalação adequada, as instalações podem obter ar mais limpo, menor consumo de energia e uma operação mais confiável. As vantagens inerentes da liga de alumínio — construção leve, resistência à corrosão e facilidade de modificação — a tornam o material ideal tanto para novas instalações quanto para atualizações de sistemas. Em última análise, uma rede de tubulação bem planejada não é apenas uma escolha de infraestrutura, mas um investimento de longo prazo em eficiência operacional e sustentabilidade.
