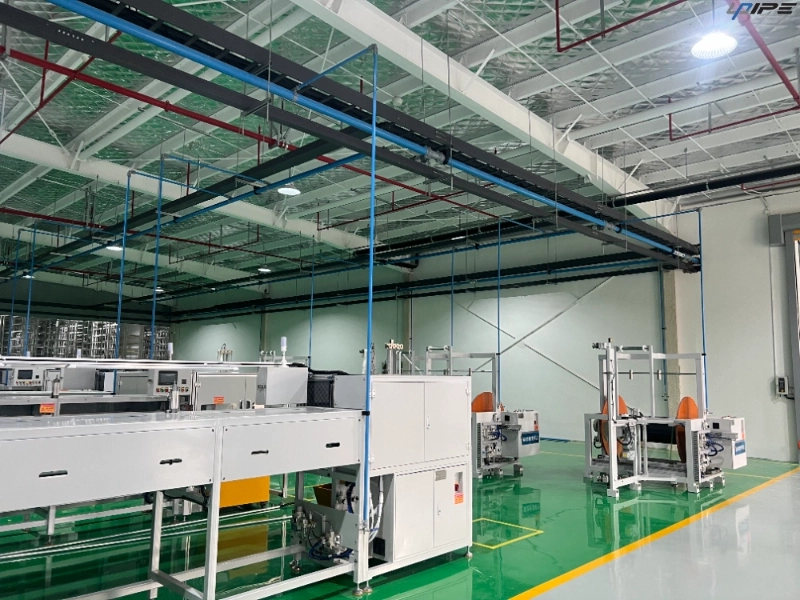

A distribuição de ar comprimido tem uma influência direta no desempenho consistente do equipamento pneumático em uma oficina. Quando o layout da tubulação é mal planejado, a pressão pode flutuar entre os diferentes pontos de uso, enquanto curvas desnecessárias, longos trechos, conexões restritivas e vazamentos podem reduzir o ar utilizável disponível para ferramentas e equipamentos de produção. Um sistema de ar comprimido de oficina bem planejado deve, portanto, ser projetado em torno da demanda de fluxo de ar, estabilidade de pressão, acessibilidade e mudanças futuras, em vez de simplesmente conectar tubos entre o compressor e o equipamento.
Para oficinas industriais, a tubulação de alumínio oferece uma abordagem prática para a construção de uma rede de distribuição de ar limpa e adaptável. A UPIPE desenvolve soluções de tubulação em liga de alumínio para aplicações de ar comprimido, vácuo e gás inerte, combinando construção modular de tubos com conexões e componentes de vedação dedicados. O foco está na criação de caminhos de fluxo eficientes, conexões seguras e layouts flexíveis que suportam o fornecimento consistente de pressão em diferentes áreas de trabalho.
A pressão na saída do compressor não se traduz automaticamente na mesma pressão em todas as estações de trabalho. À medida que o ar comprimido percorre a rota de distribuição, a resistência se desenvolve nas seções retas do tubo, cotovelos, tês, válvulas, conectores e alterações no diâmetro do tubo. Se o percurso for muito longo ou contiver restrições excessivas, a pressão a jusante pode cair quando vários dispositivos pneumáticos operam simultaneamente.
Um layout de sistema de ar comprimido de oficina devidamente planejado visa reduzir essas perdas desnecessárias, controlando o caminho desde o fornecimento principal até cada ponto de uso. O dimensionamento da tubulação deve refletir o fluxo de ar esperado, enquanto a disposição das ramificações deve evitar que áreas de trabalho individuais compitam excessivamente pelo ar disponível. Isto se torna especialmente importante em oficinas onde ferramentas pneumáticas, equipamentos de montagem, dispositivos de controle e máquinas automatizadas operam em momentos diferentes.
A principal rota de distribuição deve ser planejada antes da instalação de ramais e ramais individuais. Um layout equilibrado permite que o ar comprimido circule eficientemente pela oficina, mantendo as conexões de ramais práticas e acessíveis. Em vez de tratar cada seção de tubulação de forma independente, os engenheiros devem considerar como toda a rede se comporta quando a demanda muda ao longo do dia de trabalho.
Um arranjo em loop pode proporcionar maior flexibilidade para áreas de oficina maiores porque o ar pode chegar aos pontos de abastecimento de mais de uma direção. As filiais podem então ser posicionadas de acordo com a localização dos equipamentos e o consumo esperado. Para áreas menores, uma linha principal cuidadosamente dimensionada com ramos curtos pode ser suficiente. Em qualquer situação, o diâmetro do tubo, o comprimento da rota, a quantidade de acessórios e a distribuição da demanda devem ser considerados em conjunto.
| Fator de layout | Por que isso importa | Consideração de projeto |
|---|---|---|
| Tamanho do tubo principal | Influencia o fluxo de ar disponível | Combine o diâmetro com a demanda |
| Comprimento da rota | Adiciona resistência ao fluxo | Mantenha os caminhos de distribuição práticos |
| Posição da filial | Afeta a pressão local | Coloque pontos de venda próximos às áreas de demanda |
| Quantidade adequada | Adiciona restrições de fluxo | Evite conexões desnecessárias |
| Material do tubo | Influencia a durabilidade e a manutenção | Considere a resistência à corrosão |
| Expansão futura | Altera a demanda total | Deixe espaço para filiais adicionais |
Esta abordagem facilita a avaliação da rede e ajuda a prevenir problemas de pressão causados por decisões isoladas de projeto.
A seleção do material é uma parte importante da distribuição de ar comprimido a longo prazo. A tubulação de liga de alumínio combina baixo peso com resistência à corrosão, tornando-a adequada para oficinas onde a flexibilidade de instalação e a limpeza a longo prazo são importantes. Ao contrário dos materiais de tubulação propensos à corrosão, o alumínio não depende de uma superfície que possa deteriorar-se progressivamente através da formação de ferrugem interna.
A condição interna do tubo também afeta o fluxo de ar. Uma passagem interna suave ajuda o ar comprimido a se mover com menos resistência desnecessária e reduz a probabilidade de contaminação causada por produtos de corrosão. Por esse motivo, um layout de tubulação de ar comprimido de alumínio pode fornecer uma base limpa para a distribuição de ar entre a sala do compressor, as áreas de produção e as estações de trabalho individuais.
A UPIPE concentra-se em tubulações de liga de alumínio com conexões modulares projetadas para aplicações de ar comprimido, vácuo e gás inerte. Isso permite que a rota de distribuição seja configurada de acordo com os requisitos reais da oficina, em vez de forçar a localização dos equipamentos a seguir um arranjo rígido de tubulações.
Uma tubulação de ar comprimido é composta de muito mais do que um tubo reto. Cada cotovelo, T, válvula, conector e gota altera o caminho pelo qual o ar deve viajar. Componentes mal selecionados ou desnecessariamente restritivos podem introduzir resistência adicional, particularmente quando vários acessórios estão concentrados numa pequena secção da rede.
A geometria de ajuste eficiente ajuda a manter um caminho de fluxo de ar mais aberto. As conexões para tubos de ar comprimido de alumínio UPIPE são projetadas como parte de uma abordagem de tubulação coordenada, fornecendo conexões que suportam flexibilidade de instalação e fluxo de ar controlado. Passagens de fluxo em tamanho real e estruturas de conexão adequadas podem ajudar a limitar as restrições onde diferentes seções da tubulação se encontram.
Para aplicações em oficinas, isto significa que a seleção da conexão deve ser incluída no cálculo da perda de pressão, em vez de ser tratada como um detalhe de instalação. Uma tubulação com diâmetro apropriado ainda pode sofrer perda de pressão desnecessária se suas conexões criarem restrições excessivas.
A consistência da pressão depende não apenas de como o ar flui através do tubo, mas também da eficácia com que a rede o retém. O vazamento geralmente se desenvolve em torno de juntas, válvulas, conexões e áreas de vedação. Mesmo quando um vazamento individual parece pequeno, múltiplos pontos de vazamento podem aumentar a carga de trabalho do compressor e reduzir a quantidade de ar comprimido disponível para o equipamento de produção.
Uma solução confiável de tubulação de ar para oficina deve, portanto, dar grande ênfase à integridade da conexão. UPIPE utiliza componentes de vedação dedicados e estruturas de conexão modulares para suportar juntas seguras e desempenho de vedação consistente. A preparação, alinhamento, suporte e instalação corretos do tubo permanecem igualmente importantes porque o estresse mecânico pode afetar as conexões ao longo do tempo.
A redução de fugas é particularmente valiosa em oficinas com horários de funcionamento alargados. Prevenir a perda de ar evitável ajuda a manter a pressão utilizável, ao mesmo tempo que reduz a necessidade de compensar ineficiências de distribuição através de uma maior produção do compressor.
A ligação final entre a rota de distribuição e a ferramenta ou máquina pneumática merece atenção cuidadosa. Uma queda posicionada muito longe do equipamento pode exigir mangueiras flexíveis mais longas, conectores adicionais ou roteamento complicado. Esses elementos extras podem criar resistência e dificultar a manutenção.
As conexões do ponto de uso devem, portanto, ser localizadas de acordo com os requisitos reais da estação de trabalho. Quedas rápidas e conectores adequados podem proporcionar uma transição mais organizada da tubulação principal para o equipamento individual. Onde o gerenciamento da umidade for importante, o arranjo das gotas também deverá considerar o comportamento do condensado e os requisitos de drenagem.
Um layout de tubulação de ar comprimido de oficina industrial bem planejado facilita o acesso a cada saída sem comprometer a eficiência da rota de distribuição principal. Este equilíbrio entre acessibilidade e fluxo de ar é essencial para oficinas onde as posições dos equipamentos podem mudar ao longo do tempo.
Os layouts das oficinas raramente permanecem inalterados. Os equipamentos de produção podem ser realocados, novas ferramentas pneumáticas podem ser adicionadas ou áreas de trabalho adicionais podem exigir ar comprimido. Um pipeline difícil de modificar pode se tornar uma restrição quando essas alterações ocorrem.
A tubulação de alumínio é adequada para instalação modular porque seu peso relativamente baixo facilita o manuseio e o posicionamento. A abordagem baseada em conexões da UPIPE permite que tubos, cotovelos, tês, válvulas, braçadeiras e outros componentes sejam montados em diferentes configurações de acordo com o layout da oficina.
Essa flexibilidade também pode simplificar a manutenção. Seções individuais podem ser acessadas ou modificadas sem tratar toda a rede como uma estrutura soldada permanente. Para empresas que planejam uma expansão gradual da produção, a tubulação flexível de ar comprimido para oficinas pode proporcionar maior adaptabilidade do que um layout projetado apenas em torno das posições atuais dos equipamentos.
A seleção do diâmetro do tubo com base apenas no tamanho da saída do compressor pode produzir uma rota de distribuição ineficiente. Em vez disso, a rede deve ser avaliada de acordo com a quantidade de ar necessária em diferentes pontos, incluindo a procura simultânea de múltiplas ferramentas ou máquinas.
A demanda de pico é especialmente importante. Uma tubulação pode parecer adequada durante a operação com baixa carga, mas sofrer uma redução perceptível de pressão quando vários dispositivos pneumáticos operam juntos. O dimensionamento correto ajuda a manter o fluxo de ar suficiente sem aumentar desnecessariamente os custos de material.
Os engenheiros também devem considerar a distância entre o compressor e o ponto de uso mais remoto. À medida que a distância de distribuição aumenta, manter uma rota eficiente torna-se mais importante. Uma tubulação de ar comprimido bem projetada para oficinas industriais combina a capacidade adequada da tubulação com um roteamento sensato para apoiar a entrega estável sob condições operacionais variáveis.
O preço de compra da tubulação é apenas uma parte do custo total. O consumo de energia, fugas, manutenção, mão-de-obra de instalação e modificações futuras podem influenciar o valor do ciclo de vida de uma rede de ar comprimido.
Um layout de oficina cuidadosamente planejado pode reduzir a necessidade de compensar a perda de pressão aumentando a produção do compressor. Ele também pode facilitar a detecção de vazamentos, a substituição de componentes e a expansão da rede. Essas vantagens tornam-se mais significativas quando o pipeline atende a um grande número de estações de trabalho ou opera continuamente.
A abordagem de tubulação de liga de alumínio da UPIPE combina resistência à corrosão, construção modular, acessórios dedicados e componentes de vedação para atender a esses requisitos práticos. Em vez de focar em um recurso isolado, o layout completo deve ser desenvolvido em torno de um fluxo de ar estável, conexões seguras, instalação eficiente e adaptabilidade a longo prazo .
Antes de selecionar os componentes, os engenheiros e as equipes de compras devem avaliar toda a rota de distribuição. Os seguintes fatores fornecem um ponto de partida útil:
Demanda total e máxima de ar comprimido
Distância do compressor a cada área de trabalho
Diâmetro do tubo principal e ramificado
Número e posição dos pontos de venda
Quantidade e geometria dos acessórios
Requisitos de conexão e vedação
Acessibilidade para manutenção
Gerenciamento de condensado
Possível realocação de equipamentos
Requisitos de expansão futura
Esta lista de verificação ajuda a evitar um problema comum em projetos de tubulação de oficina: selecionar componentes individuais sem considerar como eles interagem em toda a rede. O objetivo deve ser uma rota de distribuição que mantenha a pressão útil e ao mesmo tempo seja prática para instalar, operar, inspecionar e modificar.
O fornecimento de pressão é influenciado pelo diâmetro do tubo, comprimento da rota, demanda de fluxo de ar, geometria da conexão, restrições de conexão e vazamento. Um layout equilibrado ajuda a minimizar a resistência desnecessária entre o compressor e os pontos de uso.
Sim. O alumínio oferece baixo peso, resistência à corrosão e uma passagem interna suave, tornando-o adequado para distribuição de ar comprimido onde o fluxo de ar limpo, a flexibilidade de instalação e a durabilidade a longo prazo são importantes.
As tomadas devem estar localizadas próximas aos equipamentos que necessitam de ar comprimido, mantendo acesso prático para operação e manutenção. A sua posição também deve adequar-se à disposição geral da filial e à abordagem de gestão de condensados.
Sim. Cotovelos, tês, válvulas e conectores podem apresentar resistência à medida que o ar comprimido muda de direção ou passa pelos pontos de conexão. A geometria de ajuste eficiente pode ajudar a manter um caminho de fluxo de ar mais aberto.
Vazamentos reduzem a quantidade de ar comprimido utilizável e podem aumentar a carga de trabalho do compressor. Conexões seguras e vedação eficaz ajudam a preservar a pressão e a reduzir perdas de energia evitáveis.
Locais futuros de equipamentos, demanda de ar adicional, capacidade de ramificação, pontos de conexão acessíveis e a capacidade de modificar o layout existente devem ser considerados antes da instalação. Uma abordagem modular de tubulação de alumínio pode tornar os ajustes futuros mais práticos.
