A fabricação de eletrônicos depende de condições de produção estáveis, ambientes de trabalho limpos e desempenho consistente do equipamento. O ar comprimido é frequentemente usado para ferramentas pneumáticas, equipamentos automatizados, manuseio de componentes, processos de limpeza, instrumentação e outras operações de fabricação. Como mesmo pequenas flutuações de pressão ou problemas de contaminação podem afetar a eficiência da produção, a rede de distribuição merece cuidadosa atenção de engenharia.
Um sistema de tubulação de ar comprimido bem projetado deve fazer mais do que transportar ar do compressor para máquinas individuais. Ele precisa manter a pressão adequada, minimizar vazamentos, apoiar futuras mudanças na produção e fornecer ar limpo e confiável em cada ponto de uso. Para fábricas de eletrônicos, onde a precisão e a continuidade são particularmente importantes, o material do tubo, o layout, os métodos de conexão, a drenagem e o acesso para manutenção influenciam o desempenho a longo prazo.
As áreas de produção de eletrônicos podem conter equipamentos de montagem automatizados, atuadores pneumáticos, máquinas pick-and-place, equipamentos de teste, máquinas de embalagem e ferramentas de precisão. Estas aplicações podem ter diferentes padrões de consumo de ar, o que significa que a procura raramente é constante em toda a instalação. Uma rede de distribuição concebida apenas em torno do consumo médio pode ter dificuldades quando várias máquinas operam simultaneamente.
A perda de pressão é outra consideração importante. O ar que passa por longos tubos, cotovelos, tês, válvulas e conexões subdimensionadas apresenta resistência. A perda excessiva de pressão pode reduzir o desempenho do equipamento pneumático e pode encorajar os operadores a aumentar desnecessariamente a pressão de descarga do compressor. Um sistema de tubulação de ar comprimido de tamanho adequado ajuda a fornecer pressão utilizável onde for necessária, sem criar demanda de energia evitável.
A limpeza do ar é igualmente significativa. A fabricação de eletrônicos geralmente requer um ambiente de produção controlado, portanto a rede de distribuição deve evitar a introdução de partículas de ferrugem, incrustações, umidade ou outros contaminantes. Esta é uma das razões pelas quais as tubulações de alumínio podem ser atraentes para a distribuição de ar comprimido: o alumínio não desenvolve a ferrugem interna associada às tubulações convencionais de aço carbono, ajudando a manter um caminho de ar mais limpo quando o processo geral de tratamento de ar é projetado adequadamente.
A seleção do material deve considerar os requisitos de pressão, as condições ambientais, as práticas de instalação, a vida útil esperada e as necessidades de manutenção. A tubulação de aço tradicional pode fornecer resistência estrutural, mas pode exigir mais mão de obra durante o corte, rosqueamento, soldagem e modificação. A corrosão interna também pode se tornar uma preocupação quando a umidade está presente no ar comprimido mal controlado.
Um tubo de ar comprimido de alumínio oferece uma abordagem diferente. Sua construção leve facilita o manuseio durante a instalação, enquanto suas características de resistência à corrosão são adequadas para distribuição de ar comprimido. Uma superfície interna lisa também pode ajudar a reduzir a resistência ao fluxo em comparação com interiores de tubos ásperos ou deteriorados.
Para instalações de fabricação de eletrônicos, o valor do alumínio vai além da redução de peso. As áreas de produção são frequentemente reorganizadas à medida que os equipamentos mudam, a capacidade se expande ou novas linhas de produção são introduzidas. Um arranjo modular de tubulação de alumínio pode facilitar o gerenciamento dessas alterações porque as seções podem ser ajustadas sem depender muito de trabalho a quente ou fabricação extensiva.
Um bom layout começa com os requisitos reais de produção, e não apenas com a localização física do compressor. Os engenheiros devem identificar os principais pontos de consumo, a demanda simultânea esperada, a pressão operacional, o comprimento dos ramais e as possíveis áreas de expansão antes de determinar os tamanhos e o roteamento dos tubos.
Um arranjo de anel ou loop é frequentemente útil em instalações de produção maiores porque o ar comprimido pode aproximar-se de um ponto de demanda de mais de uma direção. Isso pode ajudar a distribuir a pressão de maneira mais uniforme e reduzir o efeito de um único galho longo. Ramais menores podem então conectar máquinas individuais ou zonas de produção à rota de distribuição principal.
Os seguintes fatores de projeto devem ser considerados em conjunto:
| Fator de projeto | Por que isso importa |
|---|---|
| Demanda de ar | Determina a capacidade apropriada do tubo |
| Diâmetro do tubo | Influencia a velocidade e a perda de pressão |
| Comprimento da rota | Corridas mais longas geralmente criam maior resistência |
| Acessórios | Cada curva e conexão contribui com resistência ao fluxo |
| Expansão futura | Impede o redesenho antecipado quando a produção aumenta |
| Drenagem | Ajuda a gerenciar a umidade e a condensação |
| Válvulas de isolamento | Simplifique a manutenção e paradas seccionais |
| Acesso | Facilita a inspeção e modificação |
Em vez de selecionar o diâmetro do tubo com base apenas na saída do compressor, o projeto deve considerar o percurso completo desde a fonte de ar até o ponto de uso mais exigente.
A perda de pressão é uma das questões técnicas mais importantes na distribuição de ar comprimido. Cada seção do tubo cria resistência, enquanto conexões, válvulas, filtros, conexões flexíveis e mudanças de direção acrescentam perdas adicionais. Quando a queda de pressão total se torna excessiva, o equipamento no final da linha pode receber menos pressão do que o pretendido.
Um projeto prático de tubulação de ar comprimido visa, portanto, manter um equilíbrio apropriado entre diâmetro do tubo, fluxo de ar, distância e requisitos operacionais. O superdimensionamento de cada tubo pode aumentar os custos iniciais de material sem proporcionar benefícios proporcionais, enquanto o subdimensionamento pode criar problemas operacionais contínuos.
O roteamento de tubos também deve evitar curvas desnecessárias e acessórios restritivos. Uma rota mais curta e direta geralmente reduz a resistência e simplifica a instalação. Onde a distribuição a longa distância é inevitável, o dimensionamento adequado da tubulação torna-se ainda mais importante.
Vazamentos são uma importante fonte de desperdício de ar comprimido. Eles podem ocorrer em torno de conexões, válvulas, conexões roscadas, mangueiras, vedações danificadas ou juntas mal instaladas. Num ambiente de produção que funciona durante longas horas, mesmo fugas relativamente pequenas podem tornar-se numa fonte significativa de perda de energia ao longo do tempo.
Por esta razão, uma instalação de tubo de ar comprimido deve prestar especial atenção à qualidade da junta. Tecnologia de conexão confiável, procedimentos de instalação corretos, vedação adequada e inspeção regular contribuem para o controle de vazamentos.
A tubulação de alumínio UPIPE utiliza acessórios e componentes de conexão dedicados projetados para distribuição modular de ar comprimido. Essa abordagem pode simplificar a instalação e, ao mesmo tempo, fornecer conexões consistentes em toda a rede. Contudo, a prevenção de vazamentos nunca deve depender apenas do material do tubo. Boas práticas de instalação e detecção periódica de vazamentos continuam essenciais.
O ar comprimido contém umidade naturalmente e o resfriamento durante a compressão e distribuição pode causar condensação. Se a umidade não for controlada adequadamente, ela poderá acumular-se em pontos baixos, danificar componentes pneumáticos ou afetar equipamentos de produção sensíveis.
A rede de distribuição deve, portanto, funcionar em conjunto com secadores, filtros, separadores, drenos e outros equipamentos de tratamento de ar. O roteamento da tubulação deve evitar a criação de bolsões desnecessários onde o condensado possa se acumular, enquanto pontos de drenagem apropriados devem ser incorporados no projeto geral.
Para a fabricação de eletrônicos, os requisitos de qualidade do ar devem ser determinados de acordo com a aplicação real. O ar utilizado para atuação pneumática geral pode ter requisitos diferentes do ar utilizado em limpeza de precisão ou processos de contato direto. A rede de tubulações deve ser projetada como parte da estratégia completa de qualidade do ar comprimido, em vez de ser tratada como um componente isolado.

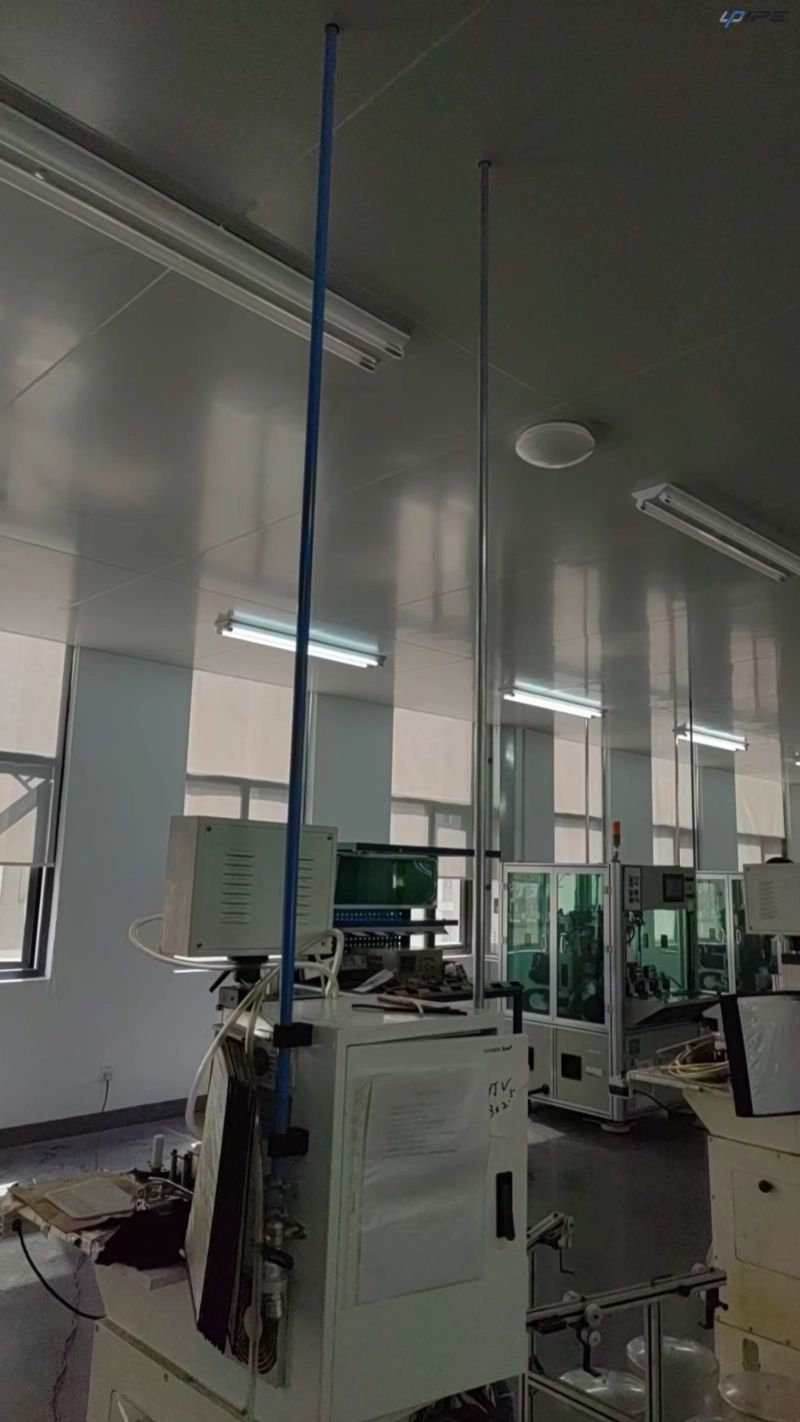

Os pontos de queda devem ser posicionados de acordo com a localização da máquina e os requisitos de manutenção. Uma saída mal posicionada pode exigir mangueiras longas, criando perda de pressão adicional e aumentando o risco de tropeços ou danos acidentais.
Um sistema de tubulação de ar comprimido adequadamente organizado mantém as conexões de ramificação organizadas e permite que áreas de produção individuais sejam isoladas quando for necessária manutenção. Arranjos de entrega rápida também podem facilitar o acesso aos pontos de conexão, ao mesmo tempo que mantêm a linha de distribuição principal desobstruída.
Onde o equipamento de produção puder ser movido no futuro, o layout deverá incluir flexibilidade razoável. Fornecer capacidade de conexão adicional em áreas estratégicas pode ser mais econômico do que reconstruir toda a rede posteriormente.
A eficiência da instalação é particularmente valiosa em fábricas em operação, onde pode ser necessário realizar trabalhos de construção sem interromper significativamente a produção. A tubulação de alumínio é relativamente leve, facilitando o transporte e o posicionamento do que as alternativas metálicas mais pesadas.
Ferramentas dedicadas de corte, rebarbação, perfuração e conexão podem oferecer suporte a um processo de instalação mais controlado. A preparação adequada das extremidades dos tubos é importante porque conexões limpas e preparadas com precisão ajudam a manter o desempenho da vedação e a reduzir defeitos de instalação.
Outra vantagem é a adaptabilidade. Os sistemas de tubulação de ar comprimido de alumínio podem ser mais fáceis de modificar quando os layouts de produção mudam , permitindo a incorporação de ramificações ou extensões adicionais sem extensas operações de soldagem. Essa flexibilidade pode ser útil para fábricas de eletrônicos com configurações de equipamentos que mudam frequentemente.
Uma rede de tubulação deve ser projetada para toda a sua vida útil e não apenas para a instalação inicial. As equipes de manutenção precisam de acesso a válvulas, filtros, drenos, pontos de conexão e outros componentes sem interrupção excessiva da produção.
As válvulas de isolamento podem dividir a rede em seções gerenciáveis. Quando uma área necessita de manutenção, a seção afetada pode ser desligada enquanto outras áreas de produção continuam operando. Esse arranjo melhora a capacidade de manutenção e pode reduzir o tempo de inatividade desnecessário.
A capacidade futura também deve ser considerada durante o projeto inicial do sistema de tubulação de ar comprimido . Se uma instalação espera equipamento de produção adicional, a principal rota de distribuição deverá ter capacidade suficiente para acomodar um crescimento razoável. Esta abordagem pode reduzir a probabilidade de substituição repetida de tubos ou grandes mudanças de rota.
O projeto mais eficaz combina vários objetivos de engenharia em vez de focar em uma especificação. A estabilidade da pressão, a limpeza, o controle de vazamentos, a eficiência da instalação e a capacidade de expansão devem ser considerados em conjunto.
Para a fabricação de eletrônicos, as seguintes prioridades são especialmente relevantes:
Mantenha a pressão estável em pontos críticos de uso.
Selecione os diâmetros dos tubos de acordo com a demanda atual e futura.
Minimize curvas desnecessárias e acessórios restritivos.
Use tubulação resistente à corrosão onde a distribuição de ar limpo for importante.
Reduza possíveis vazamentos nas juntas e pontos de conexão.
Providencie arranjos adequados de drenagem e tratamento de ar.
Divida grandes redes em seções sustentáveis.
Mantenha os ramais curtos e posicionados de forma lógica.
Deixe espaço para futura expansão do equipamento.
Inspecione a rede periodicamente quanto a vazamentos e perdas de pressão.
A UPIPE fornece tubulações, conexões, válvulas, componentes de conexão e ferramentas de instalação de alumínio para aplicações de ar comprimido, vácuo e gás inerte. Sua construção em alumínio combina peso relativamente baixo com resistência à corrosão, enquanto a abordagem de conexão modular suporta instalação mais rápida e alterações mais fáceis no layout da tubulação.
Para a fabricação de eletrônicos, essas características podem ser valiosas onde a distribuição de ar limpo, o roteamento organizado, a acessibilidade para manutenção e a flexibilidade futura são importantes. A rede de tubulações pode ser planejada em torno de zonas de produção, em vez de forçar a colocação de equipamentos a seguir um arranjo rígido de distribuição.
Uma instalação bem-sucedida ainda depende de uma engenharia correta. O dimensionamento da tubulação, o tratamento do ar, o roteamento, a qualidade da conexão, a drenagem e a pressão operacional devem ser avaliados de acordo com os requisitos reais da instalação.
Projetar um sistema de tubulação de ar comprimido para fabricação de eletrônicos exige mais do que escolher um tubo adequado e conectá-lo ao compressor. A rede de distribuição deve fornecer fluxo de ar estável, perda de pressão controlada, conexões confiáveis, qualidade de ar adequada e flexibilidade suficiente para futuras mudanças na produção.
A tubulação de alumínio pode fornecer uma base prática para esse tipo de instalação devido à sua resistência à corrosão, construção leve, superfície interna lisa e características de instalação modular. Quando combinado com tratamento de ar adequado, tubulações corretamente dimensionadas, conexões confiáveis, drenagem eficaz e manutenção de rotina, pode proporcionar uma rede de distribuição de ar comprimido mais limpa e gerenciável.
Para os fabricantes de eletrônicos, o melhor projeto de tubulação é, em última análise, aquele que funciona de maneira confiável em condições reais de produção, ao mesmo tempo que permanece fácil de manter e adaptar. As soluções de tubulação de alumínio UPIPE oferecem uma abordagem flexível para a construção de redes de distribuição de ar comprimido que atendam a esses requisitos práticos.
As principais considerações incluem demanda de ar, pressão operacional, diâmetro do tubo, perda de pressão, comprimento da rota, qualidade do ar, controle de umidade, prevenção de vazamentos, acesso para manutenção e expansão futura. O projeto deve refletir os requisitos do equipamento, em vez de depender apenas da capacidade do compressor.
Sim. O alumínio é amplamente utilizado para distribuição de ar comprimido porque é leve e resistente à corrosão. Sua superfície interna lisa também pode suportar um fluxo de ar eficiente, enquanto os acessórios modulares podem simplificar a instalação e modificações futuras.
O dimensionamento adequado do tubo é essencial. Os projetistas também devem minimizar curvas desnecessárias, evitar acessórios restritivos, manter as ramificações práticas e considerar a distância total entre a fonte de ar e os pontos de uso.
Vazamentos de ar comprimido consomem energia continuamente sem contribuir para a produção. Acessórios confiáveis, instalação adequada, inspeção de rotina e reparos oportunos podem ajudar a manter a eficiência da distribuição e reduzir a demanda desnecessária do compressor.
Um arranjo modular de tubulação de alumínio geralmente pode ser mais fácil de estender ou modificar do que uma tubulação soldada permanentemente. Ramais e pontos de conexão adicionais podem ser incorporados quando os equipamentos de produção ou o layout das instalações mudam, desde que a rede existente tenha capacidade adequada.
