Dimensionamento do tubo de ar comprimido: como calcular a queda de pressão e selecionar o diâmetro correto do tubo

Por que o dimensionamento do tubo de ar comprimido é importante

A distribuição de ar comprimido é muitas vezes tratada como uma parte secundária de um sistema utilitário da planta, mas a rede de tubulação pode determinar se a pressão produzida pelo compressor realmente atinge o ponto de uso. O diâmetro do tubo, o comprimento total do tubo, as conexões, as válvulas, os filtros, os secadores e o layout das linhas principais e ramais contribuem para a perda de pressão. Quando a rede é subdimensionada, uma planta pode compensar aumentando a pressão de descarga do compressor, o que pode aumentar o uso de energia sem melhorar o projeto de distribuição subjacente.

Ponto de referência NRCan: um sistema de ar comprimido bem projetado geralmente deve manter a perda total de pressão entre a descarga do compressor e o ponto final de uso bem abaixo de 10% da pressão de descarga do compressor. O NRCan também observa que, em um sistema de referência de 100 psi, cada 2 psi adicional de pressão de descarga pode aumentar o uso de energia em aproximadamente 1% na produção total.

1. Defina as entradas do projeto antes de escolher um diâmetro de tubo

O dimensionamento do tubo deve começar com os requisitos do sistema e não com um tamanho de tubo preferido. No mínimo, estabeleça o seguinte:

· Pressão necessária no ponto de uso mais remoto ou crítico.

· Necessidade máxima e normal de ar comprimido, preferencialmente expressa em SCFM ou outra base de fluxo claramente definida.

· Comprimento da linha principal e maior distância do ramal.

· Número e tipo de conexões, válvulas, filtros, secadores, reguladores e conectores rápidos no caminho do fluxo.

· Qualidade do ar exigida e classe de pureza ISO 8573-1 aplicável, quando relevante.

· Expansão da produção esperada e se o sistema de distribuição necessitará de entregas ou ramificações adicionais posteriormente.

Não dimensione a tubulação apenas com base na potência do compressor. Uma placa de identificação do compressor descreve a máquina, enquanto o dimensionamento do tubo deve levar em conta a demanda real de ar e a resistência entre o fornecimento e o ponto de uso.

2. Estabeleça o fluxo de design

Para um projeto preliminar, uma estrutura de engenharia útil é:

Q_design = Σ(Q_equipamento × fator de demanda) + subsídio de crescimento

Esta é uma fórmula de planejamento e não uma equação de código universal. O fator de demanda depende de quantas cargas pneumáticas operam simultaneamente e deve ser baseado no comportamento real da produção ou em uma suposição de engenharia documentada. A NRCan observa uma margem de crescimento de 20% a 30% como uma consideração prática de compra para a capacidade do compressor; a tolerância correspondente ao sistema de tubulação deve ser selecionada de acordo com o projeto, em vez de aplicada cegamente.

3. Use a queda de pressão como restrição de projeto

A queda de pressão é a diferença entre a pressão disponível a montante e a pressão fornecida a jusante. Em um sistema de ar comprimido real, a perda de pressão ocorre em tubos retos e em componentes como cotovelos, tês, válvulas, filtros, secadores e conectores. O NRCan alerta especificamente que juntas, curvas e pontos de conexão criam perdas de pressão adicionais e fornece dados de referência de comprimento equivalente para acessórios comuns.

Meta de engenharia: tratar a queda de pressão como um orçamento do sistema. Reserve pressão suficiente para a rede de tubulação para que o equipamento final ainda receba a pressão necessária sem forçar o compressor a operar a uma pressão de descarga desnecessariamente alta.

Um orçamento de pressão de primeira passagem útil

· Pressão de descarga do compressor

· Perda de pressão no secador e nos filtros

· Perda de pressão através da tubulação principal

· Perda de pressão através de tubulações e conexões ramificadas

· Perdas de filtração/regulação no ponto de uso

· Pressão necessária na entrada do equipamento

O projeto deve fechar esse orçamento de pressão antes que o diâmetro final do tubo seja selecionado. Se a perda calculada for muito alta, as opções incluem aumentar o diâmetro do tubo, encurtar o caminho do fluxo, reduzir acessórios desnecessários, melhorar o layout ou usar um arranjo de distribuição em circuito, quando apropriado.

4. Use dados de fluxo publicados para seleção preliminar de tubos

A Natural Resources Canada publica uma tabela de referência aproximada para o fluxo de ar por 1.000 pés de tubo com uma queda de pressão de 1 psi. Estes valores são úteis para comparações preliminares, não para cálculos finais do projeto.

Dados de referência reproduzidos de Natural Resources Canada. Condição: fluxo de ar aproximado por 1.000 pés de tubo para uma queda de pressão de 1 psi. Use apenas como comparação preliminar; confirme o dimensionamento final com cálculos específicos do projeto.

5. Não ignore acessórios e comprimento equivalente

Um cálculo de tubo reto pode parecer aceitável enquanto o sistema real ainda apresenta perda excessiva de pressão. A razão é que cada cotovelo, T, válvula e conexão adicionam resistência. O NRCan fornece exemplos de comprimento equivalente: para um tubo nominal de 1 pol., um cotovelo de 90° é listado em cerca de 2,5 pés de tubo reto equivalente; para um tubo de 4 pol., o mesmo valor de referência é de cerca de 12 pés. Estes são apenas indicadores, não valores de design do projeto.

A implicação prática é simples : ao comparar dois layouts com comprimentos de tubos semelhantes, o layout com menos voltas restritivas e acessórios melhor planejados pode ter uma perda total de pressão menor.

6. Compare layouts de ramificação com layouts de loop

Uma rede de ramificação de terminação única fornece ar através de um caminho principal. Um main em loop cria vários caminhos possíveis entre seções do sistema. Para uma fábrica com múltiplas áreas de produção, um loop pode ajudar a distribuir o fluxo de maneira mais uniforme e reduzir a sensibilidade a um único caminho longo e sem saída, desde que o diâmetro do tubo e o projeto da ramificação sejam apropriados.

Nota de design: um loop não resolve automaticamente problemas de queda de pressão. O circuito ainda precisa de diâmetro de tubo adequado, ramificações balanceadas, válvulas de isolamento apropriadas e um layout que reflita a demanda real de produção.

7. Incluir vazamento de ar na revisão do sistema

O dimensionamento da tubulação e o gerenciamento de vazamentos são tarefas de engenharia diferentes, mas ambos afetam a quantidade de ar comprimido que a planta deve produzir. O NRCan afirma que não é incomum que 20% a 30% da produção do compressor apareçam como vazamentos de ar em instalações industriais típicas, e que programas proativos de detecção e reparo de vazamentos podem reduzir o vazamento para menos de 10% da produção de ar comprimido da planta.

Exemplo do NRCan: um exemplo de referência estima o custo de manutenção de um vazamento de 100 cfm a 100 psi em cerca de US$ 8.500 por ano sob supostas 4.250 horas de operação e custo de eletricidade de US$ 0,10/kWh. Este é um cenário ilustrativo e não um valor de custo universal; os custos reais dependem da pressão, horas, eficiência do compressor e preço da eletricidade.

8. Selecione o material do tubo e o sistema de conexão

Uma vez compreendidos o diâmetro e o layout necessários, o projeto do material e da conexão passa a fazer parte da decisão do ciclo de vida. Para distribuição de ar comprimido industrial, as principais considerações incluem comportamento de corrosão, condição da superfície interna, integridade da conexão, método de instalação, acesso para manutenção e capacidade de expansão da rede.

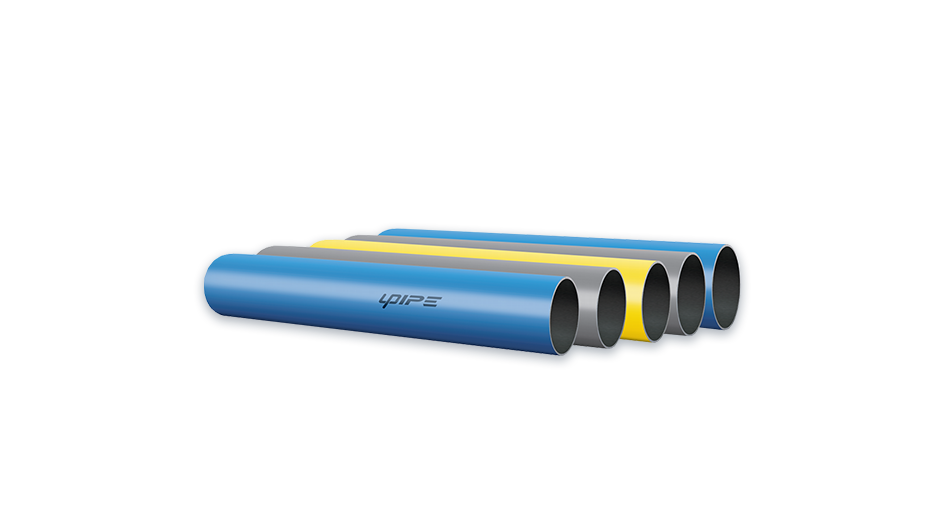

A documentação do produto UPIPE lista seu sistema de tubulação para ar comprimido, vácuo e gases inertes como hélio, nitrogênio e argônio , com tamanhos nominais de DN20 a DN200 e pressão de trabalho listada de 16 bar. O catálogo também destaca um design de conexão em tamanho real, vedação ativa, conexão de braçadeira de anel convexo e recursos de conexão rápida.

Importante: as classificações de produto UPIPE são valores de documentação do produto. Os engenheiros de aplicação devem verificar a configuração do produto aplicável, a temperatura, o meio, os requisitos locais e as condições do projeto antes de especificar um sistema.

9. Um exemplo de design elaborado

Considere uma linha de fabricação com um fluxo máximo de projeto de 800 SCFM. A rota de distribuição principal é longa o suficiente para que a perda de pressão não possa ser avaliada apenas pelo diâmetro do tubo; acessórios, válvulas e conexões de derivação também devem ser incluídos.

1. Passo 1: Confirme a pressão necessária no ponto de uso mais exigente.

2. Passo 2: Definir um orçamento de queda de pressão para a rede de distribuição.

3. Passo 3: Use a tabela de fluxo publicada apenas como uma triagem preliminar para diâmetros candidatos.

4. Passo 4: Adicione efeitos de comprimento equivalente para cotovelos, tês e válvulas e calcule a queda de pressão total.

5. Passo 5: Compare um arranjo de extremidade única com um arranjo em loop se forem fornecidas múltiplas áreas de produção.

6. Passo 6: Verifique a demanda futura, a estratégia de gerenciamento de vazamentos e o acesso para manutenção antes de selecionar a configuração final.

O ponto importante é que o 800 SCFM não mapeia automaticamente para um tamanho de tubo “correto”. O diâmetro correto depende da queda de pressão permitida, do comprimento do tubo, das condições do ar, da configuração da conexão e da pressão de uso final necessária.

10. Abordagem de Engenharia UPIPE

A UPIPE aborda a tubulação de ar comprimido como um sistema de distribuição completo, em vez de uma coleção de seções de tubulação individuais. O catálogo de produtos enfatiza conexões de tamanho normal, vedação ativa, conexão rápida e configuração modular. Esses recursos destinam-se a oferecer suporte a sistemas industriais onde a velocidade de instalação, a confiabilidade da conexão e modificações futuras são considerações importantes.

Para uma consulta de projeto, a UPIPE recomenda fornecer as seguintes informações para que a configuração da tubulação possa ser avaliada de forma mais eficaz:

· Pressão de saída do compressor e capacidade nominal do compressor

· Pressão operacional necessária no equipamento

· Demanda de ar de pico e normal

· Comprimento da linha principal e layout da área de produção/piso

· Número de quedas e principais pontos de conexão dos equipamentos

· Quaisquer requisitos especiais de qualidade do ar, temperatura ou ambientais

· Expansão futura esperada ou linhas de produção adicionais

11. A qualidade do ar ainda é importante após o dimensionamento do tubo

O dimensionamento da tubulação não substitui o tratamento do ar. A ISO 8573-1 especifica classes de pureza para ar comprimido em relação a partículas, água e óleo, e também identifica contaminantes gasosos e microbiológicos. A classe de pureza necessária depende da aplicação. Portanto, o sistema completo deve considerar o compressor, o secador, os filtros, o receptor, a tubulação de distribuição e o tratamento no ponto de uso como um único sistema.

12. Lista de verificação prática para dimensionamento de tubos de ar comprimido

Conclusão

O dimensionamento eficaz do tubo de ar comprimido é um problema de gerenciamento de pressão, e não simplesmente um exercício de seleção do diâmetro do tubo. O engenheiro deve equilibrar o pico de fluxo de ar, os limites de queda de pressão, o comprimento do tubo, as conexões, o layout, o vazamento, a expansão futura e os requisitos de qualidade do ar.

Os dados publicados do NRCan fornecem pontos de referência úteis: um sistema bem projetado deve manter a perda total de pressão bem abaixo de 10% da pressão de descarga do compressor; cada 2 psi adicional de pressão de descarga pode representar aproximadamente 1% a mais de uso de energia sob sua condição de referência; e o vazamento industrial típico pode atingir 20% a 30% da produção do compressor. Esses números mostram por que o projeto e a manutenção da distribuição merecem a mesma atenção que o próprio compressor.

Para projetos industriais que utilizam tubulação de alumínio, a UPIPE fornece um sistema modular que abrange aplicações de ar comprimido, vácuo e gás inerte, com documentação do produto listando tamanhos DN20-DN200 e pressão de trabalho de 16 bar. A seleção específica do projeto deve sempre ser verificada em relação às condições operacionais reais e aos requisitos aplicáveis.

Precisa de ajuda para revisar um layout de tubulação de ar comprimido industrial? Entre em contato com a UPIPE com seus requisitos de fluxo de ar, pressão, comprimento do tubo e layout da planta para uma discussão do projeto.
